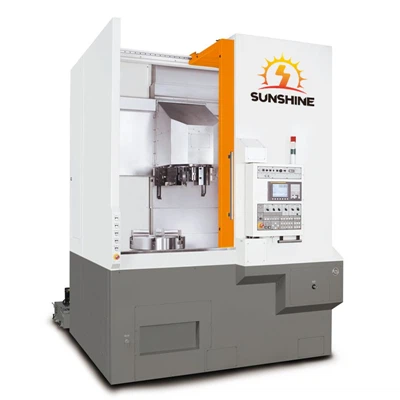

Torno vertical CNC de usinagem de precisão

Precision Machining CNC Vertical Lathe
Precision Machining CNC Vertical Lathe
Precision Machining CNC Vertical Lathe

Torno vertical CNC de usinagem de precisão

O torno vertical CNC é um equipamento de processamento mecânico de alta precisão e alta eficiência, amplamente utilizado no processo de processamento e fabricação de diversas peças mecânicas de precisão.

Enviar inquérito

Introdução de Produto

O torno vertical CNC de usinagem de precisão é um equipamento avançado de máquina-ferramenta que integra tecnologia de computador, tecnologia de controle de automação e tecnologia de medição de precisão. Ele pode atingir processamento eficiente e preciso e é amplamente utilizado em muitos campos, como aviação, automóveis e máquinas.

1. Alta precisão: O torno vertical CNC é controlado por um servo sistema com precisão extremamente alta. Ele pode prever desvios e ajustar automaticamente para garantir a estabilidade da precisão do processamento.
2. Alta eficiência: tornos verticais CNC podem continuar processando sem interrupção de energia e podem realizar vários processos ao mesmo tempo, encurtando muito o ciclo de processamento e melhorando a eficiência da produção.
3. Alto grau de automação: tornos verticais CNC realizam a automação do processo de processamento por meio de um processo altamente automatizado, economizando recursos humanos, reduzindo a chance de erros de operação manual e melhorando o rendimento da produção.
4. Ampla gama de aplicações: tornos verticais CNC são adequados para processar diversas peças de formato complexo para atender às necessidades de processamento de diferentes campos.

Para resumir, o torno vertical CNC de usinagem de precisão é uma ferramenta indispensável e importante na fabricação moderna. Ele tem características significativas, como alta precisão, alta eficiência e alto grau de automação, e desempenha um papel importante em muitos campos.

Especificação		unidade	VTC50	VTC60	VTC70	VTC80A	VTC100A
AVC	Eixo X	milímetros	500	425	700	670	850
AVC	Eixo Z	milímetros	0-500	90-690	0-850	170-1020	0-1000
Capacidade de processamento	Diâmetro máximo de rotação	milímetros	φ650	φ650	φ800	φ1000	φ1200
	Diâmetro máximo de torneamento	milímetros	φ500	φ600	φ700	φ800	φ1000
	Altura máxima de giro	milímetros	500	600	850	850	1000
Fuso	Velocidade do fuso	RPM	100-1000	100-1000	100-800	100-800	100-800
	Potência do motor do fuso	Potência	15	18.5	22	22	22
	Diâmetro do fuso	milímetros	φ130	φ160	φ160	φ180	φ200
Mandril hidráulico + torre de ferramentas	Modelo Chuck	Mandril hidráulico
	diâmetro	polegada	15"	18"	21"	24"	32"
	Estação da torre		Quatro estações de trabalho/ oito estações de trabalho	Quatro estações de trabalho/ oito estações de trabalho	Quatro estações de trabalho/ oito estações de trabalho	Quatro estações de trabalho/ oito estações de trabalho 4工位/8公位	Quatro estações de trabalho/ oito estações de trabalho 4工位/8公位
guia	Guia linear rolante do eixo X		2 peças, largura 45mm	2 peças, largura 45mm	2 peças, largura 45mm	2 peças, largura 45mm	2 peças, largura 55mm
guia	Guia linear rolante do eixo Z		2 peças, largura 45mm	2 peças, largura 45mm	2 peças, largura 55mm	2 peças, largura 55mm	2 peças, largura 55mm
Sistema CNC	Configuração padrão		GSK	GSK	GSK	GSK	GSK
Sistema de refrigeração	motor de refrigeração	W	450+750	450+750	750+1.2 kW	750+1.2 kW	750+1.2 kW
Sistema de refrigeração	Saída da bomba	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
Precisão	Repetibilidade	milímetros	±0.003	±0.003	±0.003	±0.005	±0.005
	precisão de posicionamento	milímetros	±0.06	±0.06	±0.06	±0.08	±0.08
	menor unidade de posicionamento	milímetros	0.001	0.001	0.001	0.001	0.001
Peso e dimensões	Dimensões (aprox.)	milímetros	2100×2500×2750mm	2200×2050×2910mm	2400% C3% 972100% C3% 973200mm	2400% C3% 972100% C3% 973600mm	3100% C3% 972650% C3% 973700mm
Peso e dimensões	Peso bruto (aprox.)	Kg	5500	7500	8000	9000	13500
